Kalite & Sertifika

Her silindir nominal basıncın 1,5 katına kadar test edilir.

Belge ve test raporları sevkiyat dosyasında paylaşılır. Pazar uyumluluk işaretleri (CE, EAC) müşteri talebine göre belgelenir. Hammadde sertifikasından sevkiyat öncesi basınç testine kadar tüm süreç iz takipli.

Belge arşivi

ISO 9001 sertifikası, CE uygunluk beyanı ve marka tescil belgesi

Aşağıdaki belgeler kurumsal arşivde mevcuttur. Kapak görseline tıklayarak PDF nüshasını açabilirsiniz; ISO 9001 sertifikası talep üzerine paylaşılır. Yenileme süreçleri için güncel kopya mühendislik ekibinden talep edilir.

CE İşareti

CE İşareti

EC Declaration of Conformity · Makine Direktifi 2006/42/AT
AB + Birleşik Krallık

Makine Direktifi 2006/42/AT kapsamında üretici AT uygunluk beyanı. Talep üzerine verilir. Hidrolik silindir kapsamı: damper, forklift, vinç, atık aracı, çimento pompası, manlift ve sıralı uygulamalar.

Düzenleyen: Üretici beyanı (TS EN ISO 12100:2010, TS EN ISO 4413:2011)
Tarih: 11.02.2019, Konya
Geçerlilik: Direktif kapsamlı, ürün bazlı yenilenir
Belgeyi görüntüle →
ISO 9001:2015

ISO 9001:2015

No: I1710422937Q
Kalite Yönetim Sistemi: Tek/çift etkili özel amaçlı silindirler ve teleskopik silindirler tasarım, üretim ve satışı
Global pazarlar

Kalite yönetim sistemi belgelendirme. Tasarım, üretim ve satış süreçlerini ISO 9001:2015 standartlarına göre denetler. Yenileme talep üzerine teyit edilir.

Düzenleyen: KingCert International (IAS Accredited, MSCB-196)
Tarih: Yayın tarihi 20.03.2024
Geçerlilik: 3 yıllık belgelendirme dönemi
Talep üzerine
Marka Tescil Belgesi

Marka Tescil Belgesi

No: 2017 73376
Ticaret-Hizmet markası · Nice sınıfı 07, 12, 35, 37
Türkiye (TÜRKPATENT)

HPS yasal marka tescili. Türk Patent ve Marka Kurumu nezdinde Nice sınıflandırması 07 (makine), 12 (taşıt), 35 (reklam) ve 37 (inşaat hizmetleri) sınıflarında tescilli.

Düzenleyen: T.C. Türk Patent ve Marka Kurumu
Tarih: Tescil tarihi 24.01.2018
Geçerlilik: 10 yıllık koruma, yenilenebilir
Belgeyi görüntüle →
Talep üzerine

Ürün bazlı düzenlenen belgeler

EAC (Eurasian Conformity)

TR CU / GOST karşılığı
Rusya · Belarus · Kazakistan · Ermenistan · Kırgızistan

Avrasya Ekonomik Birliği uyum işareti. BDT pazarı için zorunlu. Müşteri talebine göre düzenlenir.

EN 10204 3.1 Fabrika Muayene Raporu

Malzeme sertifikası
Tüm pazarlar

Boru (DIN 2391-2 ST52 / E355), mil (CK45 / 42CrMo4), kaplama (sert krom ~30 µm, ≥ 20 µm) için fabrika test raporu. Hammadde tedarik sertifikası iz takipli.

Basınç Testi Raporu

≤ 1,5 × nominal basınç testi
Tüm sevkiyatlar

Sevkiyat öncesi her silindire nominal basıncın 1,5 katına kadar basınç testi uygulanır. Test sonuç raporu sevkiyat dosyasında müşteriye iletilir.

Ek sertifika ve raporlar

Ürün ve projeye göre
Tüm pazarlar

Akredite bir laboratuvarın ISO 9227 tuz sisi test raporu gibi belgeler de temin edilebilir.

Test prosedürü

Sevkiyat öncesi altı aşamalı kalite kontrolü

Hammadde girişinden sevkiyat çıkışına kadar altı aşamalı iz takip. Her aşama sertifika veya test raporu üretir; toplam dosya sevkiyatla birlikte müşteriye iletilir.

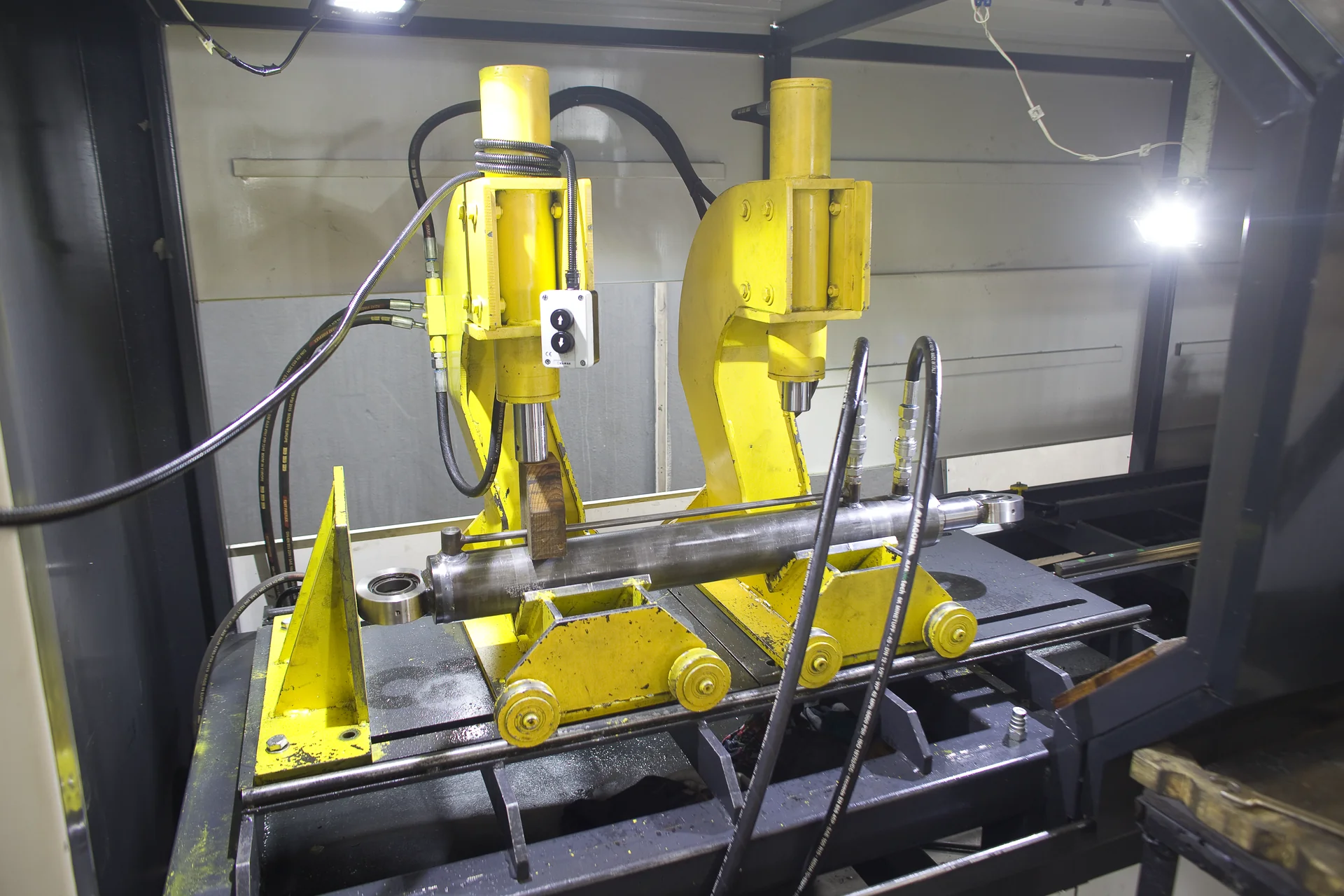

HPS basınç test presi
ISO 10100 · ≤ 1,5×
  1. 01
    Hammadde girişi
    Boru ve mil malzemesi EN 10204 3.1 sertifikası ile kabul edilir. Sertifika numarası iz takip dosyasına işlenir.
  2. 02
    Tezgah toleransı
    CNC torna sonrası iç çap, dış çap ve düzgünlük ölçümü. Tolerans dışı parça iz takip sistemiyle ayrıştırılır.
  3. 03
    Hammadde mil kontrolü
    Sertifikalı sert krom kaplı çubuk kabul testi: kaplama kalınlığı (yaklaşık 30 µm, en az 20 µm), yüzey pürüzlülüğü, EN 10204 3.1 fabrika muayene raporu doğrulama.
  4. 04
    Kaynak penetrasyon kontrolü
    MIG/TIG kaynak sonrası dikiş penetrasyonu görsel ve sıvı sızdırmazlık ile kontrol edilir. Basınç kabı kalitesinde dikiş.
  5. 05
    Montaj sonrası sızdırmazlık
    Sızdırmazlık seti montajı sonrası kuru hava ile sızdırmazlık testi. Sızdırmazlık seçimi uygulamaya göre (NBR / FKM / PU / PTFE).
  6. 06
    Basınç testi · ISO 10100 (≤ 1,5× nominal)
    Her silindir sevkiyat öncesi ISO 10100 kabul testi standardına göre nominal basıncın 1,5 katına kadar test edilir. Test basıncı, süre ve sızdırmazlık sonucu test raporuna işlenir. Yorulma testi (ISO 10771-1) talebe göre düzenlenir.
Test standartları

ISO 10100 + ISO 10771-1 + ISO 4413: kabul, yorulma, güvenlik

HPS test prosedürü 3 uluslararası standart referansı ile yapılır. Her test prosedürünün kapsamı ve raporlama biçimi aşağıda detaylı.

ISO 10100

Hidrolik silindir kabul testi

Nominal basıncın 1,5 katına kadar sızdırmazlık + statik basınç testi. ISO 10100'e göre proof basınç altında bekleme (tipik ~10 s). Görsel sızdırma + basınç düşüşü kontrolü.

HPS uygulama
Her silindir · sevkiyat öncesi %100 test
ISO 10771-1

Döngüsel yorulma testi

Metal gövde + kafa + arka kapak yorulma ömrü testi. Müşteri spec'ine göre düzenlenir. Test sonucu çatlak veya kalıcı deformasyon gözlemi.

HPS uygulama
Talebe göre · OEM onay süreci için ek test
ISO 4413

Hidrolik güvenlik şartları

Hidrolik güç sistemi genel güvenlik kuralları. Kanıt basınç testi basıncı, basınç sınırlama, sızdırmazlık güvenlik gereksinimleri.

HPS uygulama
Tasarım + üretim sürecinde uyum
9 standart detaylı sayfa →
Malzeme & standart

Referans normlar

Gövde boru
DIN 2391 ST52 / EN 10305-1 E355 · soğuk çekilmiş dikişsiz honlanmış boru, H8 tolerans
Mil hammadde
CK45 · 42CrMo4 sert krom kaplı çubuk (sertifikalı tedarik)
Sızdırmazlık seti
NBR · HNBR · FKM · PU · PTFE, uygulamaya göre
Bağlantı
ISO 6020-2 (gergi çubuğu) · ISO 6022 (ağır hizmet) referans
Test
ISO 10100 kabul testi (≤ 1,5× nominal) · ISO 10771-1 yorulma (talebe göre)
Güvenlik
ISO 4413 hidrolik güvenlik standardı
ABD kompatibilite
NFPA T3.6.7R uyumluluk

Standart başlıkları dimensional referanstır; sertifika belgeleri ürün bazlı düzenlenir ve müşteri ürün spec dosyası ile birlikte paylaşılır.

HPS, tescilli ticari markası altında üretim yapar; yukarıdaki tüm sertifika ve belgeler şirketimizin tüzel kişiliği adına düzenlenmiştir.
