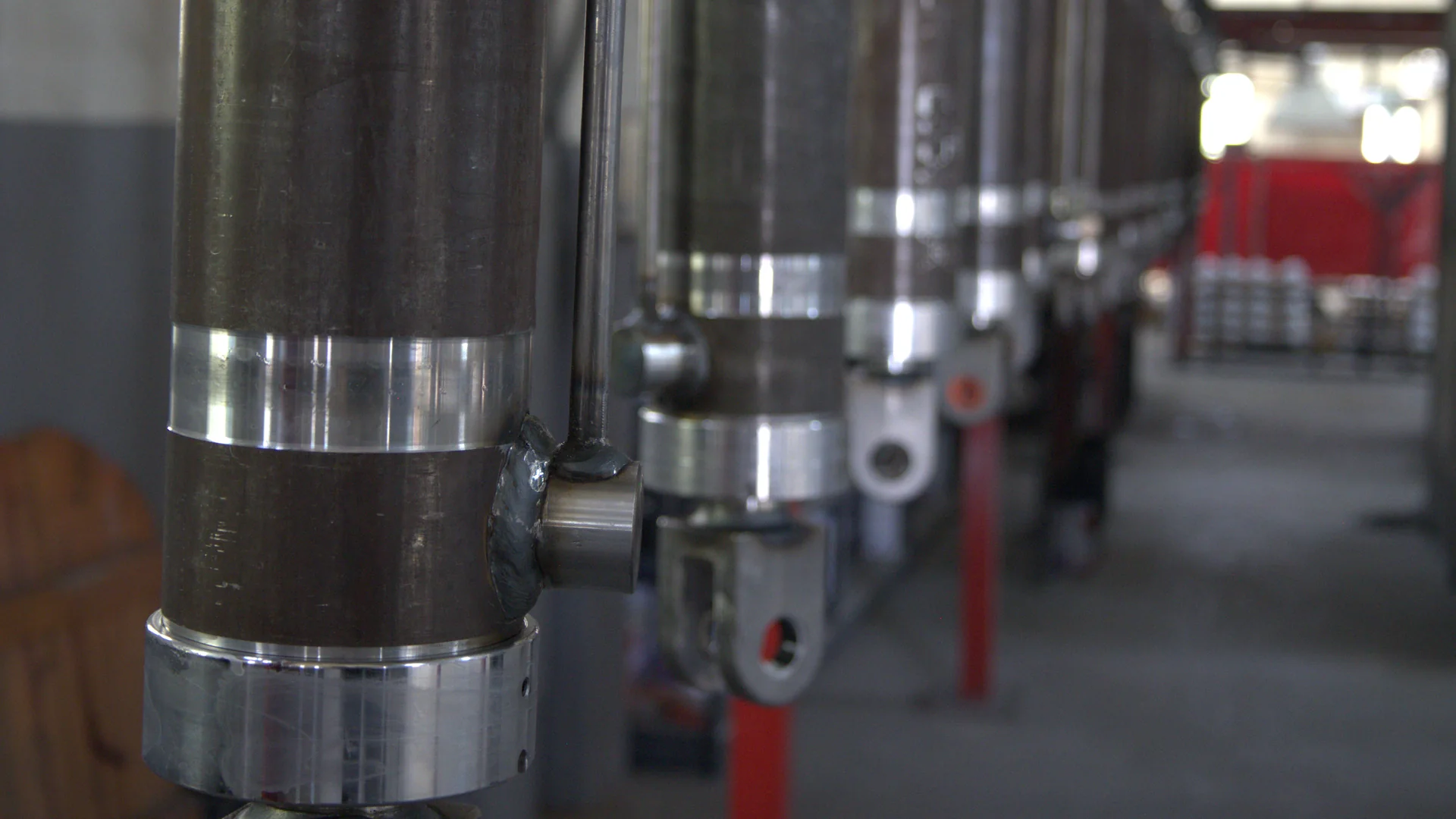

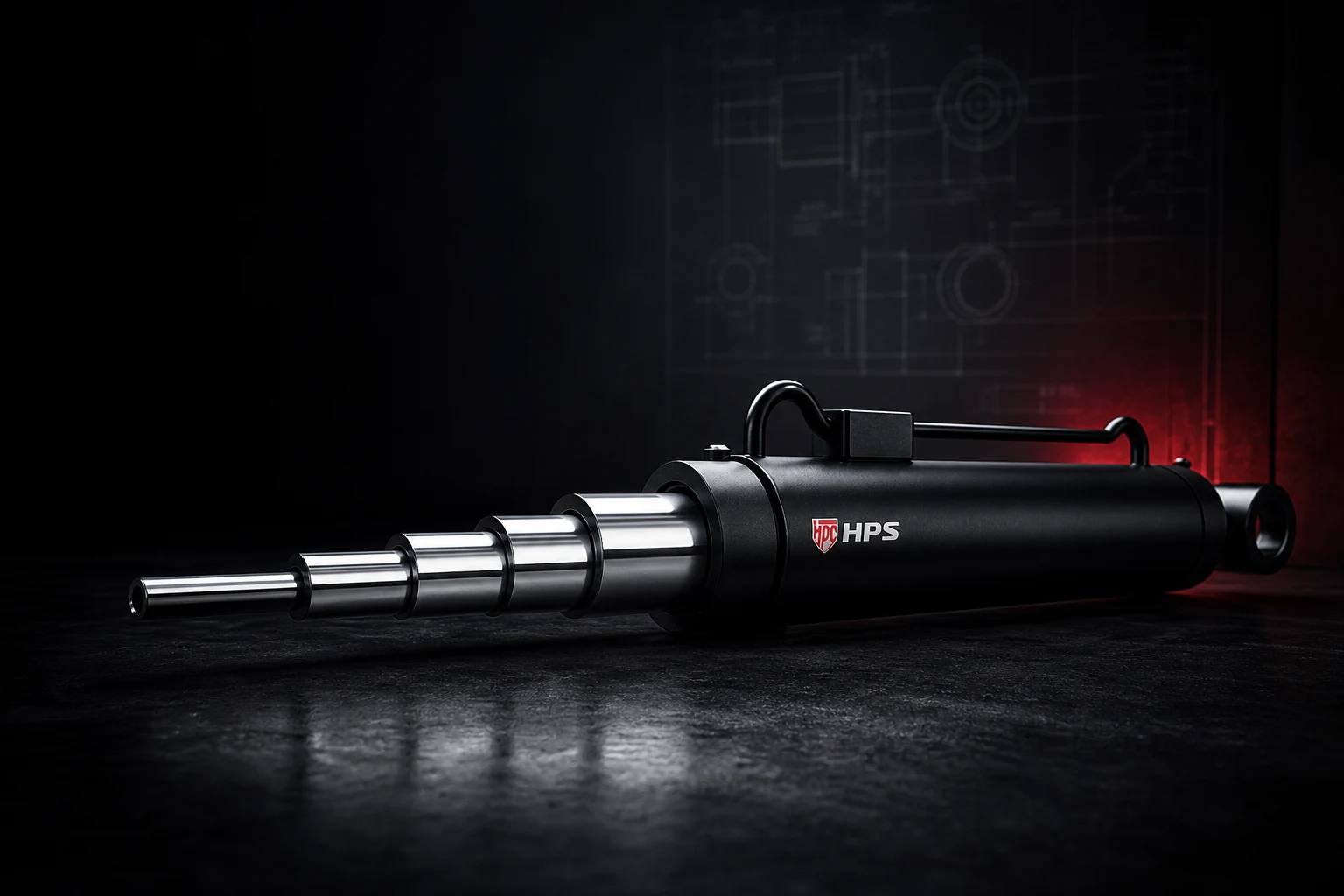

Teleskopik Silindirler

Tek ve çift etkili teleskopik hidrolik silindir. 2-7 kademe, max 12.600 mm strok. Damperli yarı römork, çekici, madencilik kasası, mobil platform ve atık aracı kompaktör için.

Bu ürün için teklif Diğer aileler

360° Detay

Gerçek üretim modeli

SOLIDWORKS üretim verisinden türetilmiş gerçek silindir. Fareyle döndürüp inceleyin.

•••

fareyle döndür · butonla aç/kapat

Teknik özellikler

Teknik değerler

Tip: Tek etkili · Çift etkili
Kademe sayısı: 2-7
Strok (max): 12.600 mm
İtme kuvveti: Uygulamaya göre, çap + basınca göre hesaplanır
Nominal basınç: 200-250 bar
Test basıncı: ≤ 1,5 × nominal
Stoplama: İç tampon · dış stop bileziği

Özel üretim

Bu değerler tipik üretim aralığıdır. Müşteri çizimine veya yük profiline göre istenen çap, strok, basınç ve bağlantı tipi kombinasyonu özel olarak üretilir. Sızdırmazlık markası seçimi tamamen müşteriye aittir; istenen marka tedarik edilir ve kullanılır.

Uygulama

Tipik kullanım

Damperli yarı römork

Ağır tonajlı kasanın yüksek açıyla kaldırılması (tek etkili).

Çekici & römork

Çekici-römork damper sistemi, yarı römork uygulamaları.

Madencilik kasası

Açık ocak kamyon kasası, ağır agrega taşıma.

Çift etkili teleskopik

Vinç bom uzantısı, atık aracı kompaktör, kontrollü retract.

Malzeme

Yapı

Kademe boruları: DIN 2391-2 St52 / EN 10305-1 E355, H8/H9 tolerans, HPS özel hat sert krom kaplama (~30 µm, ≥ 20 µm)
İç mil: CK45 · 42CrMo4 sert krom kaplı çubuk (sertifikalı tedarik)
Kafa & dip: St52 dövme, kaynak kalitesinde
Sızdırmazlık seti: NBR · HNBR · PU · FKM (müşteri tercihi)

Standart

Referans normlar

DIN 2391-2 / EN 10305-1 boru standardı
Müşteri çizimi / ISO 6022 referans (teleskopik geometri çizime göre)
ISO 10100 kabul testi (≤ 1,5× nominal)
EN 10204 3.1 fabrika muayene sertifikası

Standart başlıkları dimensional referanstır; sertifika belgeleri talep üzerine ürün bazlı temin edilir.

Teleskopik silindir tipleri

Tek etkili vs çift etkili teleskopik

Tek Etkili Teleskopik

Tek yağ girişi (taban). Hidrolik basınçla kademeler sırasıyla uzar; geri dönüş yerçekimi veya yük ile sağlanır. Basit yapı, az sızdırmazlık, az iç kanal.

Damperli kamyon, atık aracı sıkıştırıcısı, yarı römork devirme

Çift Etkili Teleskopik

Her kademede geri çekme piston yüzeyi ile taban/mil ucu yağ kanalları bulunur. Hidrolik basınçla hem uzar hem geri çekilir. Daha karmaşık yapı: uzama/geri çekme kontrolünün kritik olduğu uygulamalar için. Ek sızdırmazlık, geri çekme piston yüzeyleri ve yağ kanalları nedeniyle tek etkili teleskopiğe göre belirgin şekilde daha yüksek maliyet.

Vinç bom, mobil platform outrigger, madencilik kasası

Hibrit (tek/çift etkili karma) varyant talebe göre; strokun belirli bölümünde geri çekme kuvveti gerekirse. Kademe durdurma: iç tampon ve dış durdurma bileziği ile darbe yönetimi.

HPS özel hat

Kademe Borusu Krom Kaplama Hattı

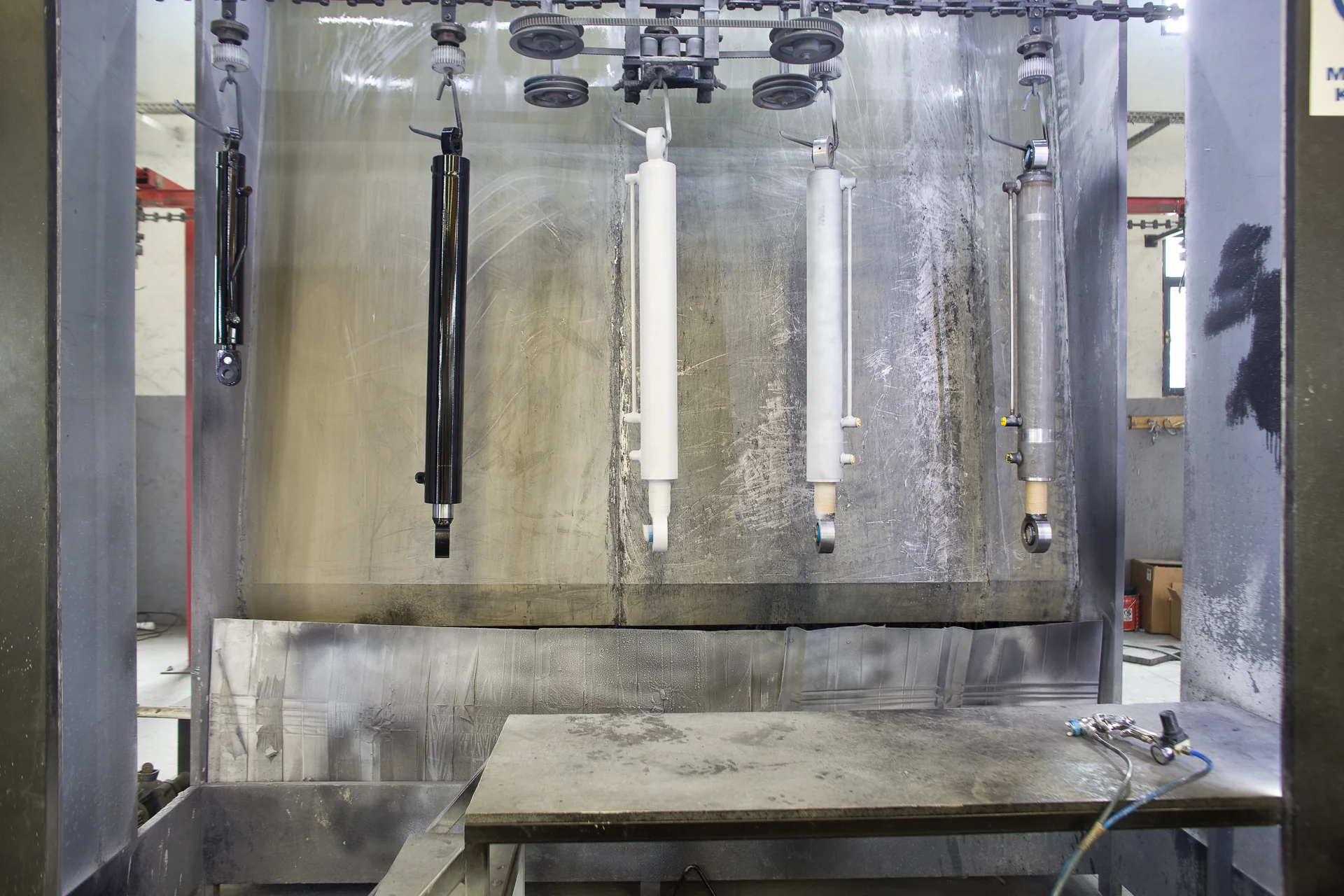

HPS kromaj hattı · teleskopik kademe boruları

Teleskopik silindirlerin kademe borularını kendi hattımızda sert kromla kaplıyoruz. Kaplama kalınlığı yaklaşık 30 µm, en az 20 µm. Her kaplama partisi kendi kabinimizde ISO 9227'ye göre 200 saat nötr tuz sisi testinden geçer; kabul için ISO 10289 derecesinin en az 9 olması gerekir. Böylece fason beklemesi olmuyor, kalite kontrol bizde kalıyor.

Kaplama

Sert krom ~30 µm (≥ 20 µm)

Boru standart

DIN 2391-2 St52

Süreç

Dışarıya verilmez
